Jak jakość łożysk wpływa na pracę bramy przesuwnej?

Jak jakość łożysk wpływa na pracę bramy przesuwnej wynika przede wszystkim z nośności dynamicznej, dokładności wykonania, luzu wewnętrznego, smarowania oraz skuteczności uszczelnień elementu tocznego. Nieprawidłowo dobrane lub zużyte łożyska zwiększają opory ruchu, drgania i obciążenia wózków jezdnych, co ma znaczenie dla monterów, wykonawców ogrodzeń oraz użytkowników ciężkich bram samonośnych.

Najważniejsze wnioski techniczne:

• Trwałość nominalną łożysk kulkowych można analizować według ISO 281 na podstawie zależności L10 = (C/P)³ × 10⁶ obrotów.
• Nośność statyczna C0 i dynamiczna C nie oznaczają tego samego parametru; oba należy uwzględnić przy doborze układu jezdnego.
• W łożyskach kulkowych naprężenia kontaktowe wykorzystywane przy określaniu nośności statycznej mogą przekraczać 4000 MPa.
• Uszczelnienie, stan smaru i ochrona przed pyłem oraz wodą mogą mieć równie duże znaczenie jak sama średnica łożyska.

Dlaczego jakość łożyska zmienia opory ruchu bramy przesuwnej?

Dobrej klasy łożysko ogranicza straty wynikające z tarcia, niewspółosiowości oraz uszkodzeń bieżni, dzięki czemu do przesunięcia skrzydła potrzebna jest mniejsza i bardziej równomierna siła. W łożysku kulkowym obciążenie przenoszone jest przez niewielkie powierzchnie styku pomiędzy kulkami i bieżniami, dlatego lokalne naprężenia kontaktowe mogą osiągać wartości liczone w tysiącach MPa.

Niedokładność bieżni, uszkodzenia kulek albo zbyt duży luz powodują zmianę rozkładu obciążenia w kolejnych położeniach wózka. Użytkownik może odczuwać zjawisko jako okresowe zwiększenie oporu, szarpnięcie albo zmianę dźwięku podczas przesuwania skrzydła.

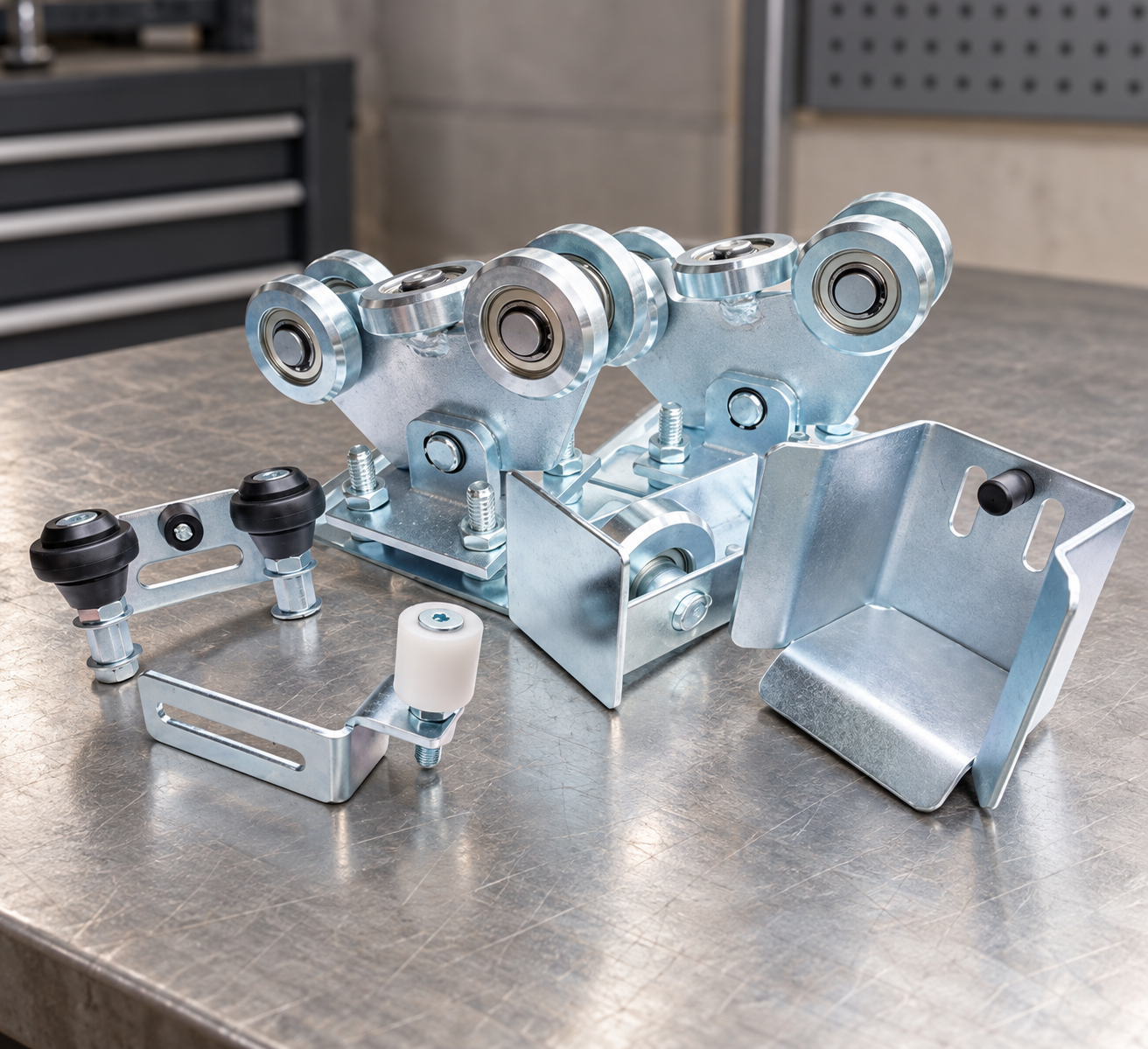

W przypadku ciężkiej konstrukcji znaczenie ma również liczba punktów podparcia. Odpowiednio dobrane wózki do bram przesuwnych powinny przenosić ciężar skrzydła bez doprowadzania do trwałych odkształceń bieżni i elementów tocznych.

Jak nośność dynamiczna łożyska wpływa na jego trwałość?

Nośność dynamiczna C powinna zapewniać odpowiedni zapas względem równoważnego obciążenia P działającego podczas pracy układu jezdnego. Dla łożysk kulkowych podstawową trwałość nominalną można opisywać zależnością L10 = (C/P)³ × 10⁶ obrotów według metodologii ISO 281.

Przykład pokazuje znaczenie niewielkiej różnicy w nośności. Jeżeli jedno łożysko ma stosunek C/P równy 3, teoretyczna trwałość bazowa wynosi 27 mln obrotów. Przy stosunku C/P równym 4 wynik rośnie do 64 mln obrotów. Obliczenie nie oznacza rzeczywistej trwałości bramy, ponieważ wpływ mają również uszczelnienie, smarowanie, temperatura, korozja, zabrudzenia oraz nierównomierne obciążenie.

W bramie przesuwnej obciążenie zmienia się także podczas ruszania i hamowania. Automat generujący siłę napędową musi pokonać bezwładność skrzydła, tarcie układu jezdnego i dodatkowe opory wynikające z zanieczyszczeń lub niewłaściwego poziomowania.

Jak zanieczyszczenia wpływają na łożyska wózków bramowych?

Pył, piasek i produkty korozji mogą skracać trwałość łożyska przez tworzenie mikrowgnieceń na powierzchniach bieżnych. Cząstka znajdująca się między kulką a bieżnią zostaje poddana bardzo dużemu naciskowi, a powstałe wgniecenie zwiększa miejscowe naprężenia podczas kolejnych cykli pracy.

Norma ISO 281 uwzględnia wpływ warunków pracy na trwałość poprzez współczynniki związane między innymi z poziomem zanieczyszczeń i warunkami smarowania. Łożysko pracujące w wilgotnym i zapylonym środowisku powinno mieć skuteczne uszczelnienie, ponieważ sama wysoka nośność katalogowa nie zabezpiecza powierzchni bieżnych przed wodą ani twardymi cząstkami mineralnymi.

W praktyce zabrudzenia mogą przedostawać się do układu wraz z wodą opadową, błotem oraz pyłem znajdującym się w strefie przejazdu. Dobierając akcesoria do bram przesuwnych, warto analizować cały układ jezdny, a nie jedynie deklarowaną masę dopuszczalną pojedynczego komponentu.

Czy luz łożysk wpływa na stabilność skrzydła bramy?

Nadmierny luz może zwiększać drgania skrzydła i powodować zmianę położenia koła lub rolki względem powierzchni prowadzącej. Luz wewnętrzny łożyska jest mierzony przed montażem, natomiast rzeczywisty luz roboczy zmienia się pod wpływem pasowania, obciążenia i temperatury.

Niewielki luz konstrukcyjny jest wymagany w wielu typach łożysk kulkowych, ponieważ elementy toczne muszą pracować bez nadmiernego napięcia wstępnego. Problem pojawia się po zużyciu bieżni, korozji albo wybiciu gniazda, gdy przemieszczenie elementu zaczyna wpływać na geometrię wózka.

W ciężkiej bramie nawet małe przemieszczenie na poziomie wózka może być bardziej widoczne na górnej krawędzi wysokiego skrzydła. Diagnostyka powinna obejmować jednocześnie łożyska, rolki prowadzące, profil jezdny, mocowanie wózków oraz pion i poziom konstrukcji.

Jak rozpoznać zużyte lub niskiej jakości łożysko?

Łożysko wymagające kontroli często powoduje wyczuwalny luz, nierównomierny opór, metaliczny dźwięk albo drgania pojawiające się w określonych położeniach bramy. Kontrolę można przeprowadzić przy odłączonym napędzie, przesuwając skrzydło ręcznie i obserwując zmianę siły potrzebnej do ruchu na całej długości przejazdu.

Powtarzalne szarpnięcie występujące po każdym obrocie rolki może wskazywać na uszkodzenie powierzchni tocznej. Stały wzrost oporu na określonym odcinku częściej wskazuje na geometrię prowadzenia, zabrudzenie profilu albo zmianę poziomu fundamentu.

Kontrola serwisowa powinna obejmować także korozję uszczelnień, stan smaru, luz osiowy i promieniowy oraz ślady przegrzania. Temperatura wyraźnie większa niż w sąsiednim wózku po podobnym czasie pracy może wskazywać na zwiększone tarcie lub niewłaściwe pasowanie.

Czy droższe łożysko zawsze poprawi pracę bramy?

Wyższa cena łożyska nie gwarantuje poprawy pracy bramy, jeżeli nośność, uszczelnienie, pasowanie i geometria układu pozostają niewłaściwe. Parametry katalogowe należy zestawić z masą skrzydła, konstrukcją wózka, średnicą rolek, liczbą łożysk i warunkami środowiskowymi.

Znaczenie mają przede wszystkim nośność dynamiczna C, nośność statyczna C0, typ uszczelnienia, dokładność bieżni, jakość smaru oraz odporność elementów na korozję. Łożysko renomowanej serii zamontowane krzywo może pracować gorzej niż prostszy element pracujący przy prawidłowym osiowaniu i odpowiednim obciążeniu.

Układ bramy warto więc traktować jako system. Łożyska, rolki, wózki, profil jezdny, prowadzenie górne i fundament muszą współpracować przy zachowaniu geometrii pozwalającej na swobodny przesuw skrzydła.

FAQ

Czy uszczelnienie łożyska ma znaczenie w bramie przesuwnej?

Tak, łożysko z prawidłowym uszczelnieniem i smarem ogranicza tarcie, drgania oraz zużycie bieżni podczas regularnej pracy bramy.

Czy niewielki luz łożyska może wpływać na pracę bramy?

0,1 mm trwałego wgniecenia lub luzu w układzie jezdnym może zwiększyć drgania, hałas i nierównomierność przesuwu skrzydła.

Czy większe łożysko zawsze będzie trwalsze?

Nie, większa średnica łożyska nie kompensuje złego uszczelnienia, zabrudzenia bieżni ani nieprawidłowego ustawienia wózka.
