Jakie napięcie powinien mieć elektrozaczep do furtki?

Elektrozaczep do furtki jest najczęściej zasilany napięciem 12 V AC lub 12 V DC, natomiast część instalacji kontroli dostępu wykorzystuje modele 24 V DC. Prawidłowy dobór napięcia ma znaczenie dla instalatorów domofonów, wykonawców ogrodzeń i właścicieli posesji, ponieważ napięcie niezgodne z parametrami cewki może powodować brak otwarcia, przegrzewanie albo trwałe uszkodzenie urządzenia.

Najważniejsze wnioski techniczne:

• 12 V AC lub 12 V DC należy do najczęściej spotykanych napięć elektrozaczepów stosowanych w furtkach.
• Elektrozaczep 12 V powinien współpracować z zasilaczem o napięciu znamionowym zgodnym z oznaczeniem producenta.
• Instalacje kontroli dostępu mogą wykorzystywać napięcie 24 V DC, dlatego przed podłączeniem należy sprawdzić tabliczkę lub dokumentację urządzenia.
• Spadek napięcia w długim przewodzie może obniżyć napięcie dostępne na cewce o kilka woltów i utrudnić zwolnienie zapadki.

Jakie napięcie elektrozaczepu do furtki wybrać?

W typowej instalacji domofonowej najczęściej stosuje się elektrozaczep 12 V AC lub 12 V DC, ale ostateczną wartość należy dobrać do parametrów zasilacza i sterownika.

Napięcie znamionowe określa warunki, w których cewka urządzenia powinna wytworzyć odpowiednią siłę elektromagnetyczną. Podłączenie elektrozaczepu oznaczonego jako 12 V do źródła 24 V może doprowadzić do nadmiernego nagrzewania uzwojenia i skrócenia jego trwałości. Zasilanie napięciem wyraźnie niższym od wartości znamionowej może natomiast powodować niepełne cofanie blokady.

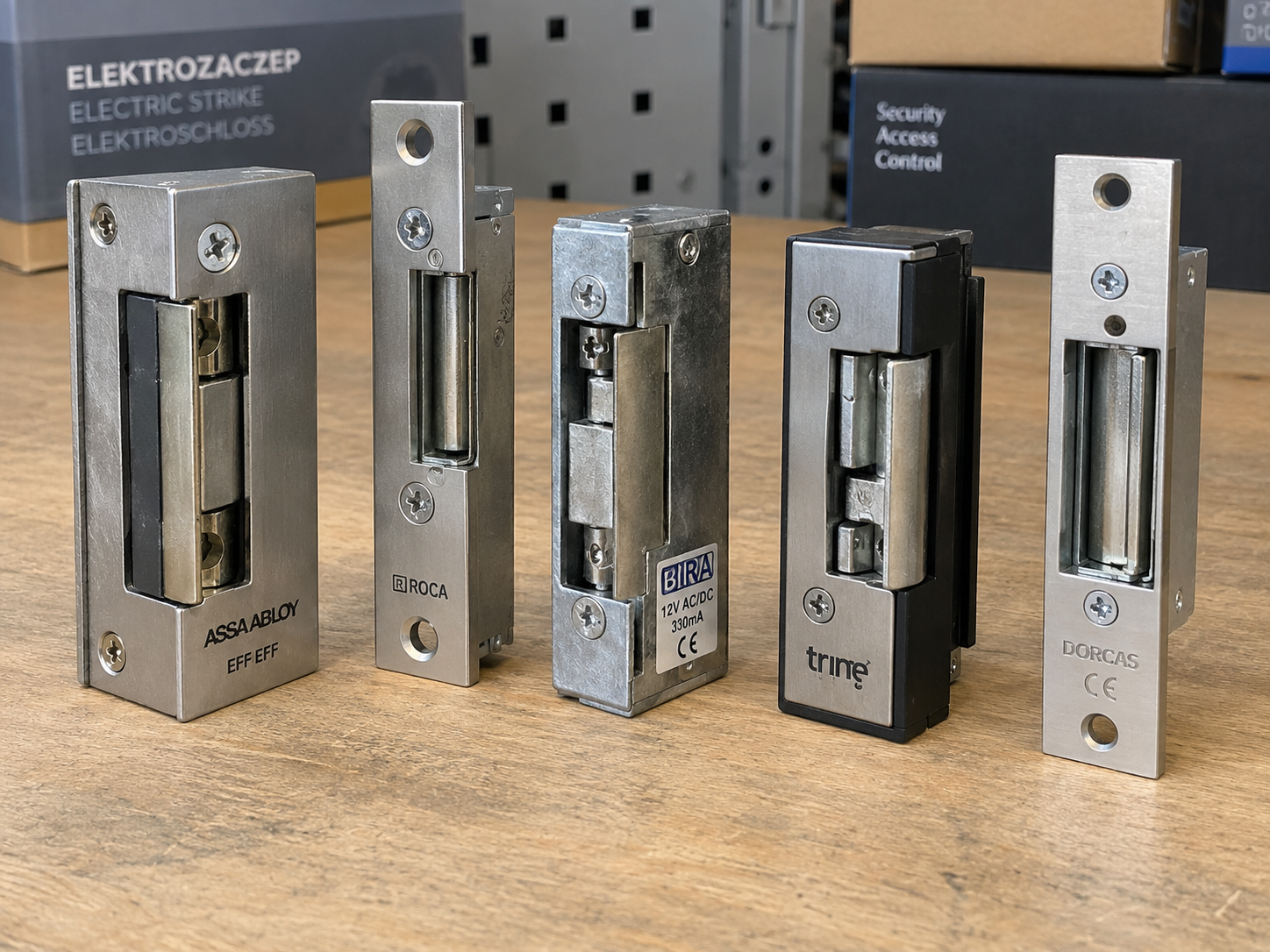

Przy wykonywaniu instalacji warto wcześniej ustalić parametry wszystkich elektrozaczepów do furtek, ponieważ poszczególne wersje mogą różnić się rodzajem napięcia, poborem prądu i sposobem pracy.

Czy elektrozaczep 12 V może pracować na prądzie stałym i zmiennym?

Elektrozaczep może pracować z 12 V AC, 12 V DC albo z obydwoma rodzajami zasilania wyłącznie wtedy, gdy producent przewidział odpowiedni sposób pracy.

Oznaczenie 12 V AC oznacza napięcie przemienne, a oznaczenie 12 V DC oznacza napięcie stałe. Zasilacz 12 V DC utrzymuje określoną polaryzację przewodów, natomiast napięcie 12 V AC okresowo zmienia kierunek przepływu prądu z częstotliwością sieci zasilającej, najczęściej 50 Hz po stronie pierwotnej transformatora.

Elektrozaczepy przeznaczone do zasilania AC mogą podczas zwalniania zapadki wydawać charakterystyczny dźwięk. Modele DC zazwyczaj pracują ciszej. Konstrukcja cewki oraz elektroniki urządzenia decyduje jednak o dopuszczalnym rodzaju napięcia, dlatego oznaczenia AC i DC nie powinny być traktowane zamiennie bez potwierdzenia w dokumentacji.

Czy można podłączyć elektrozaczep 12 V do zasilacza 24 V?

Elektrozaczep znamionowy 12 V nie powinien być bezpośrednio podłączany do zasilacza 24 V, jeżeli producent nie dopuścił zakresu obejmującego oba napięcia.

Podwojenie napięcia z 12 V do 24 V znacząco zmienia warunki elektryczne cewki. Dla uproszczonego obwodu rezystancyjnego zależność opisuje prawo Ohma: I = U/R. Przy niezmienionej rezystancji dwukrotnie wyższe napięcie powoduje około dwukrotnie większy prąd, natomiast moc cieplna P = U²/R może wzrosnąć około czterokrotnie.

Skutkiem może być szybkie nagrzewanie uzwojenia, degradacja izolacji przewodów nawojowych lub trwałe uszkodzenie cewki. Instalacja 24 V wymaga więc elektrozaczepu posiadającego napięcie znamionowe 24 V albo udokumentowany przez producenta szerszy zakres pracy.

Jak dobrać zasilacz do elektrozaczepu?

Zasilacz powinien zapewniać dokładnie taki rodzaj napięcia oraz co najmniej taki prąd wyjściowy, jakiego wymaga elektrozaczep podczas zwalniania blokady.

Przykładowy elektrozaczep 12 V DC pobierający 500 mA wymaga źródła zdolnego dostarczyć minimum 0,5 A przy napięciu 12 V DC. Zasilacz o wydajności 1 A może zasilać odbiornik wymagający 0,5 A, ponieważ urządzenie pobiera prąd zgodnie ze swoim zapotrzebowaniem. Niedopuszczalne jest natomiast automatyczne zastępowanie zasilacza 12 V źródłem 24 V tylko dlatego, że posiada podobną moc znamionową.

Należy uwzględnić także domofon, kontroler dostępu, przekaźniki i pozostałe odbiorniki. Łączny pobór prądu wszystkich elementów nie powinien przekraczać dopuszczalnego prądu wyjściowego zasilacza.

Jak spadek napięcia na przewodzie wpływa na elektrozaczep?

Zbyt duży spadek napięcia może sprawić, że elektrozaczep 12 V otrzyma przy furtce jedynie 9–10 V i nie zwolni mechanizmu z pełną siłą.

Spadek napięcia zależy od natężenia prądu, długości przewodu oraz rezystancji żył. Przy obwodzie niskonapięciowym różnica 1–2 V stanowi znacznie większy procent napięcia roboczego niż w instalacji 230 V. Spadek o 2 V w obwodzie 12 V oznacza utratę około 16,7% napięcia znamionowego.

Długi odcinek przewodu powinien mieć przekrój dobrany do poboru prądu oraz długości trasy. W instalacjach furtkowych stosuje się różne przekroje żył, dlatego prawidłowy dobór powinien wynikać z obliczonego spadku napięcia, a nie wyłącznie z rodzaju przewodu dostępnego podczas montażu.

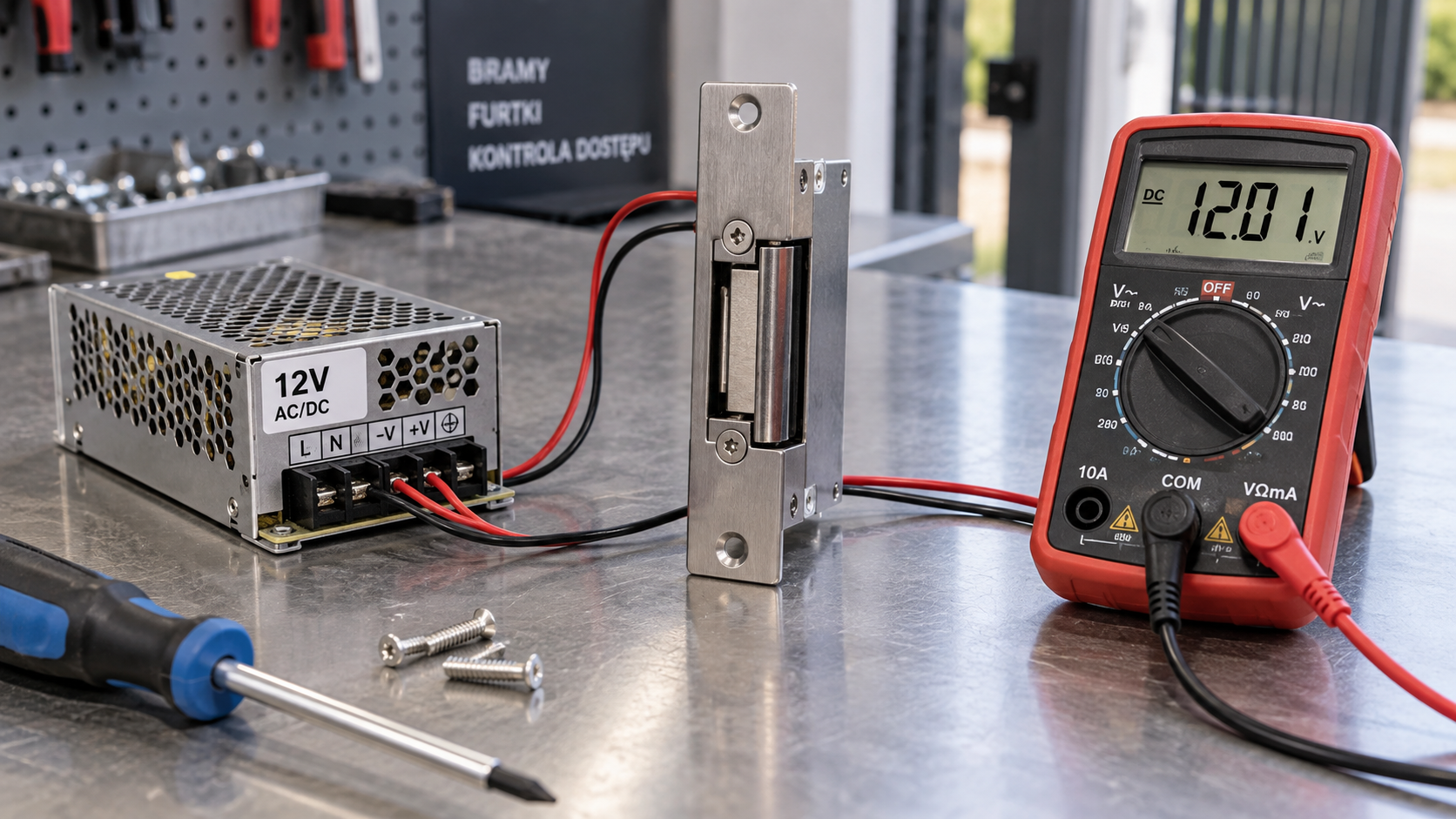

Jak sprawdzić napięcie elektrozaczepu przed montażem?

Napięcie należy sprawdzić na oznaczeniu obudowy, etykiecie produktu albo w dokumentacji technicznej przed podłączeniem przewodów.

Typowe oznaczenia mają postać 12 V AC, 12 V DC, 24 V DC albo zakresu podanego przez producenta. Multimetr ustawiony na odpowiedni zakres pozwala dodatkowo zmierzyć rzeczywiste napięcie wychodzące z zasilacza. Pomiar napięcia stałego wymaga ustawienia funkcji DC, natomiast pomiar napięcia przemiennego wymaga zakresu AC.

Podczas kompletowania furtki trzeba również dopasować mechaniczne elementy współpracujące z zamknięciem. Prawidłowo ustawione zaczepy do furtki ograniczają nacisk skrzydła na zapadkę elektrozaczepu i ułatwiają zwolnienie mechanizmu po podaniu napięcia.

Czy napięcie wpływa na prawidłowe otwieranie furtki?

Prawidłowe napięcie jest konieczne do pracy cewki, ale skuteczne otwieranie zależy również od mechanicznego ustawienia furtki, zamka i zapadki.

Nawet elektrozaczep zasilany dokładnie napięciem 12 V może mieć problemy ze zwolnieniem blokady, jeżeli skrzydło silnie naciska na język zamka. Przesunięcie furtki o kilka milimetrów wskutek regulacji zawiasów, osiadania słupka lub zmian temperatury może zwiększyć siłę tarcia w mechanizmie.

Regulacja zawiasów do bram i furtek pozwala skorygować położenie skrzydła względem słupka i utrzymać równomierną szczelinę roboczą. Diagnostyka problemów z elektrozaczepem powinna więc obejmować zarówno pomiar napięcia, jak i kontrolę geometrii furtki.

Najczęściej zadawane pytania

Czy elektrozaczep 12 V można zasilać napięciem 24 V?

Nie, elektrozaczep 12 V nie powinien pracować przy 24 V bez wyraźnego dopuszczenia takiego zakresu przez producenta urządzenia.

Czy elektrozaczep 12 V DC można podłączyć do zasilacza 12 V AC?

Nie, elektrozaczep opisany wyłącznie jako 12 V DC powinien otrzymać napięcie stałe, chyba że dokumentacja dopuszcza również zasilanie AC.

Jakie napięcie elektrozaczepu jest najczęściej stosowane w furtkach?

12 V AC lub 12 V DC jest często stosowane w instalacjach domofonowych; dokładny wariant musi odpowiadać zasilaczowi i specyfikacji cewki.
